Description

برد و سنسور تصویر دوربین مداربسته IMX323+FH8536E با شماره فنی F3623-V2 یکی از محصولات کمپانی معظم HS است. سولوشن این برد، سنسور تصویر IMX323 با ابعاد 1 بر 2.9 اینچ و پردازنده‌ی FH8536E می‌باشد. تعداد پیکسل‌های افقی و عمودی آن 1920*1080 که معال کیفیت تصویر 2MP است. حداقل نور مورد نیاز برای تصویر‌دهی این مدل 0.01  لوکس نوری با عدد اف 1.2 و صفر لوکس در حالتی‌که دید در شب آن روشن می‌باشد.

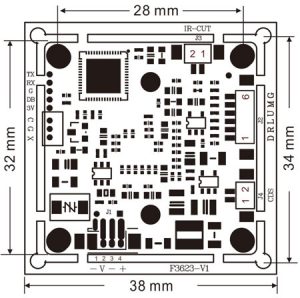

قابلیت شب/روز یا Day/Night بصورت EXT در حالت دیفالت / اتوماتیک / رنگی / سیاه سفید عمل می‌کند. تعداد فریم در ثانیه با رزولوشن 1080P شامل 25 فریم است. خروجی تصویر این سولوشن برد دوربین مداربسته از تکنولوژی‌های AHD/TVI/CVI/CVBS پیشتیبانی می‌کند. دمای کاری قابل تحمل برد از منفی 20 تا مثبت 60 درجه سانتی گراد و منبع تغذیه آن 12 ولت دی سی VDC است. ابعاد برد 38*38 میلی متر است. برد F3623-V2 از قابلیت‌های DWDR – 2DNR پشتیبانی و قابلیت تحمل شوک الکتریکی تا 6 کیلوولت را دارد.



قابلیت 4IN1 در برد و سنسور تصویر دوربین مداربسته IMX323+FH8536E

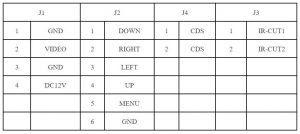

این برد دارای تکنولوژی 4IN1 می‌باشد که برای داشتن سیگنال AHD کافی است به مدت 5 ثانیه دکمه UP روی OSD/UTC را نگه داریم. برای تولید سیگنال CVI کافی است به مدت 5 ثانیه دکمه Down را نگه داریم. برای سیگنال TVI نیز باید به مدت 5 ثانیه دکمه Right را فشار دهیم.
